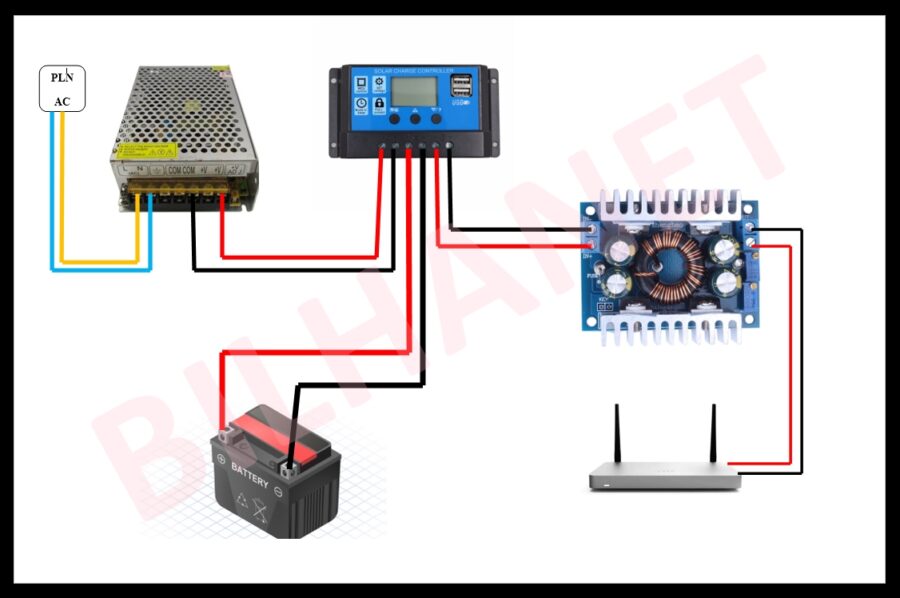

Diagram Alur Sistem Backup DC dengan SCC PWM

Gambar rangkaian kelistrikan utama untuk sistem full back-up DC menggunakan modul Solar Charge Controller PWM / MPPT untuk keperluan menghidupkan router wifi, mikrotik, akses poin, switch hub, CCTV, dan sebagainya.

Diagram alur terlampir merupakan versi basic alat-alat utama. Yakni sebagai berikut:

• Power supply jaring minimal 12V-10A, direkomendasikan 12V-30A [beli].
• SCC PWM 12V, direkomendasikan 30A [beli].
• Baterai / Accu (Aki) [beli].
• Modul Auto Step Up Step Down, rekomendasi minimal 8A [beli].
• Kabel minimal 2 warna.

Video Terkait: Tonton di YouTube
