Gambar Topologi ODC 1:2 Kombinasi Ratio Estafet 2 Arah 16 ODP

Version
Download 1033
File Size 86KB
File Count 1
Create Date 28 Januari 2025
Last Updated 28 Januari 2025

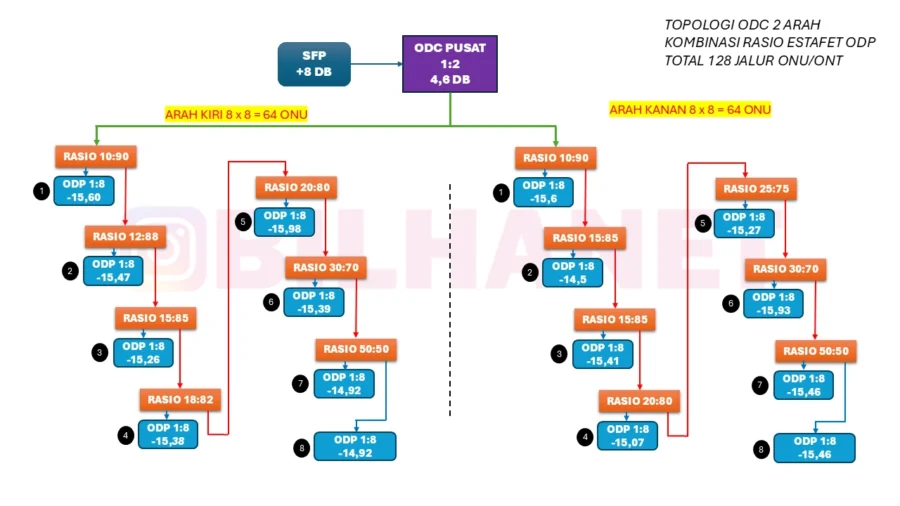

Contoh gambar topologi jaringan FTTH OLT untuk membuat ODC 2 jalur (kanan, kiri / depan, belakang) dengan estafet masing-masing 8 ODP menggunakan kombinasi spliter rasio berbeda. Hasilnya akan memiliki 16 ODP dengan total 128 jalur ONT/ONU client. Bisa diterapkan untuk OLT Gpon, serta digunakan pada OLT Epon meski maksimal kapasitas 64 ONU saja.

Proses pembuatan secara LIVE bisa ditonton kembali di YouTube Bilhanet:

Cara Menentukan Spliter Rasio untuk Membuat ODC & ODP

Proses pembuatan topologi ini menggunakan bantuan:

Kalkulator Spliter Rasio Fiber Optic Online
